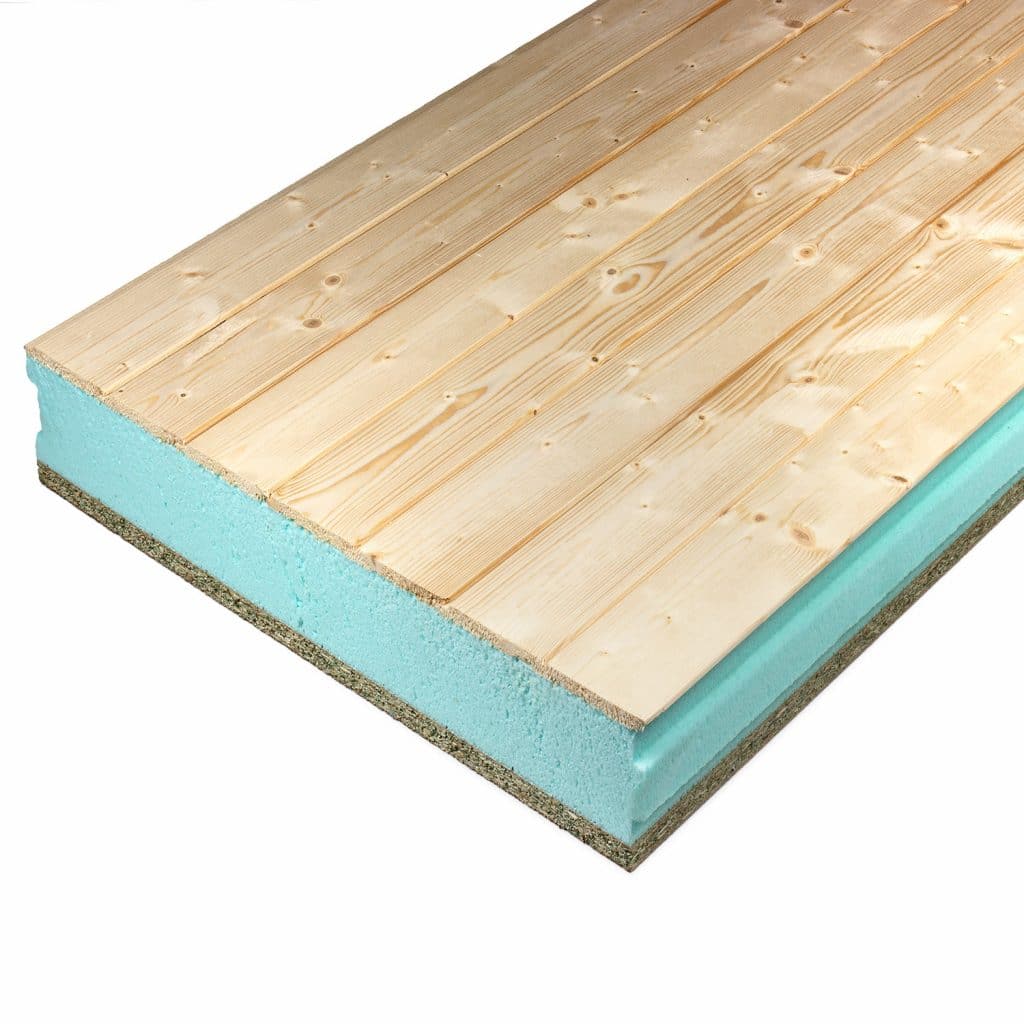

Friso de Abeto

Medidas:

Características

Cara superior

Aglomerado hidrófugo
16 | 19 mm.

Núcleo
Pol. Extruído | Pol. Expandido | Lana roca
30 | 40 | 50 | 60 | 80 | 100 | 120 mm.
Cara vista
Friso de abeto 10 mm.

Clasificaciones

Acústica
Aislamiento a ruido aéreo: 32,7 dba
Rw (C, Ctr)=33 (-1,-3)
Fuego
Clasificación a fuego: E
Permeabilidad al agua µ
Factor de resistencia a la difusión de vapor de agua (µ): Seco 50 / Húmedo 20

Distancia de Apoyos

Medidas (mm)
2490×600
2990×600
3290×600
3590×600
Separación de apoyos (mm)
620-830-1245
745-990-1495
822-1010-1645
718-898-1197-1795

Mecánica

MECÁNICA (3 apoyos)
Flecha L/300 – Carga en N/m2
Largo panel (mm)
2490
2990
3290
3590
Luces de apoyo (mm)
1245
1495
1645
1795
10
30
19
2,897
2,104
1,714
10
40
19
3,072
2,603
2,270
10
50
19
3,840
3,254
2,824
2,409
10
60
19
4,608
3,905
3,377
2,918
10
80
19
6,144
5,207
4,486
3,968
10
100
19
7,680
6,508
5,612
5,049
10
120
19
9,216
7,810
6,982
6,150
TÉRMICA
XPS transmitancia térmica
U (W/m2ºC)
0,77
0,63
0,53
0,46
0,35
0,29
0,24
PESO
peso panel
Kg/m2
19,6
20
20,4
20,8
21,6
22,4
23,2

*Las cargas dadas se entienden como cargas de cálculo
*La introducción de la seguridad de los materiales se he hecho de acuerdo con el DB SE-M (marzo 2006)
Para cualquier otro tipo de composición, medida o espesor, consultar.
